QUELLE(S) INCIDENCE(S) POUR QUELLE ARTÈRE?
Vous êtes paramédical en salle de cathétérisme cardiaque, il est primordial de connaître les différentes incidences à réaliser afin de dégager les différentes portions des artères du réseau coronaire.
Réaliser une “bonne” coronarographie, c’est explorer des coronaires grâce à des incidences qui vont dégager chaque artère, “sortir” les lésions (d’autant plus si elles sont ostiales ou excentrées). Chaque segment de coronaire doit pouvoir être étudié par au moins deux incidences orthogonales.
Le choix des bonnes incidences est primordial pour permettre un diagnostic précis, ne laissant aucun doute pour la conduite thérapeutique à tenir.
QU’EST-CE QU’UNE OAD, UNE OAG, UNE INCIDENCE CRANIALE OU CAUDALE?

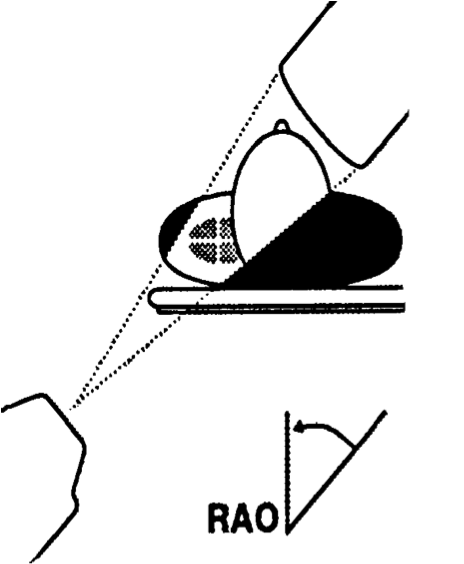

On parlera d’une incidence en OAD (Oblique Antérieure Droite) lorsque le capteur-plan sera placé à la droite du patient.

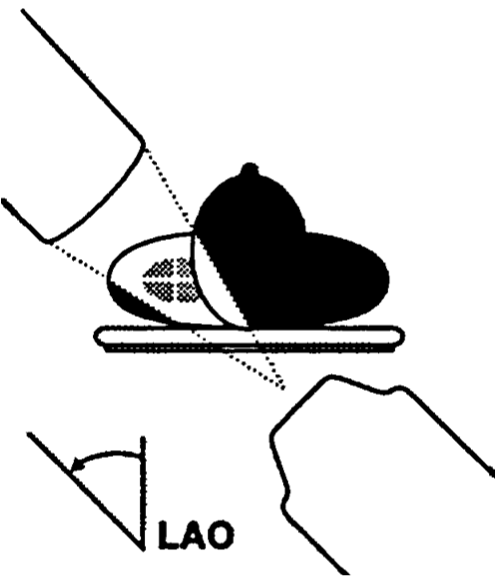

On parlera d’une incidence en OAG (Oblique Antérieure Gauche) lorsque le capteur-plan sera placé à la gauche du patient.

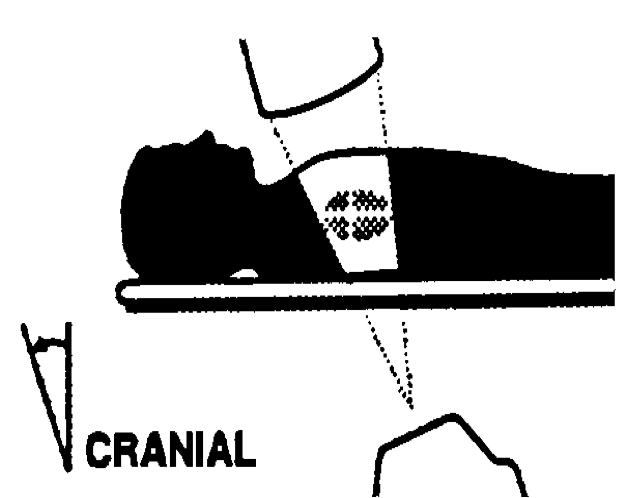

On parlera d’une incidence craniale lorsque le capteur-plan sera placé vers la tête du patient.

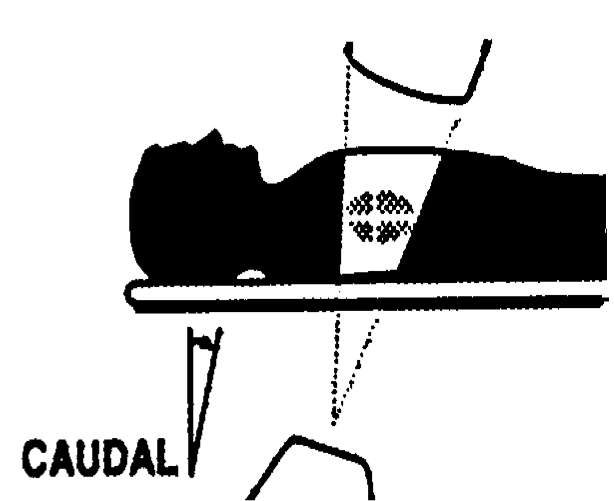

On parlera d’une incidence caudale lorsque le capteur-plan sera placé vers les pieds du patient.
Les incidences suivantes sont données à titre indicatif et doivent être adaptées à chaque patient selon son morphotype.
INCIDENCES POUR LE RÉSEAU GAUCHE
Incidence de face
Vue d’ensemble du réseau gauche
Bonne étude en général du tronc commun ou comme sur cet exemple du réseau CX.
Incidence en OAD 30°
Etudie le TC, l’ensemble du réseau CX et des branches marginales.
L’IVA est visible aussi malgré des diagonales qui se superposent à cette artère.
Incidence en OAD 30° Caudale 20°
Idéale pour le réseau CX et des branches marginales, notamment la bifurcation.
Incidence en OAD 30° Craniale 30°
Bonne étude du TC, du réseau IVA, depuis sa partie proximale jusqu’à sa partie distale.
Incidence souvent utilisée pour dégager les bifurcations IVA/diagonales, diagonales qui s’opacifient vers “le haut” de l’écran et les septales vers “le bas”.
Incidence de face craniale 30°
Bonne étude du réseau IVA, surtout les bifurcations avec des diagonales qui vont vers “la droite” de l’écran et les septales vers “la gauche”.
Incidence de face caudale 20°
Bonne étude du TC, de l’IVA proximale, du réseau CX et des branches marginales.
Incidence en OAG 45° Craniale 25°
Incidence appelée “double gauche”
Bonne étude de l’IVA, des branches septales situées vers la “gauche” et diagonales qui se projettent vers la “droite”
Dans cette incidence, l’IVA plonge toujours dans le sillon interventriculaire, depuis le TC (à midi) jusqu’à l’apex (6h)
Incidence en OAG 45 caudale 30°
Incidence appelée “spider”
Idéale pour le TC et la bifurcation IVA-CX, des parties proximales de l’IVA et de la CX
INCIDENCES POUR LE RÉSEAU DROIT
Incidence en OAG 30°
Bonne étude des trois segments de la CD, ainsi que la bifurcation IVP-RVG
Incidence de face craniale 30°
Bonne étude des trois segments de la CD, ainsi que la bifurcation IVP-RVG.
Cette incidence dégage mieux le lit d’aval depuis la crux par rapport à l’OAG.
Incidence en OAD 30°
Etude du genou supérieur et du segment 2 qui se trouve bien étalé.
Incidence de prédilection pour l’opacification contro-latérale du réseau coronaire gauche.
CE QU’IL FAUT RETENIR
Pour le réseau gauche
- Les incidences caudales étudient le réseau CX, ses branches marginales et les bifurcations CX-marginales
- Les incidences craniales étudient le réseau IVA, ses branches diagonales et les bifurcations IVA-diagonales, avec des diagonales qui se projettent vers le haut et les septales vers le bas
- La”spider” est incontournable pour l’étude du TC, de sa division avec l’IVA et la CX
- La “double gauche” est incontournable pour l’étude de l’IVA et les bifurcations IVA-diagonale
- Le profil reste exceptionnel, pour des raisons notamment de radioprotection (incidence très irradiante), avec une IVA qui se projette vers le haut et la CX vers le bas. Par contre, elle reste une bonne incidence pour visualiser l’anastomose d’un pontage sur le réseau IVA ne pouvant être dégagée par une autre incidence
Pour le réseau droit
- 3 incidences suffisent en général, les deux obliques à 30° et la face craniale. La “spider” peut être une bonne incidence pour étaler le segment 1 de la coronaire droite, le profil reste là aussi exceptionnel et n’est nullement préconisé dans les incidences standards.
LES CAS PARTICULIERS DES PONTAGES
Une exploration en large champ (22cm) permet d’avoir l’essentiel du trajet artériel des mammaires internes droit et gauche depuis leur départ des sous-clavières gauche jusqu’à leurs anastomoses. Il en est de même pour les pontages veineux, raccordés depuis l’aorte ascendante jusqu’aux réseaux concernés.
Retenons le profil (encore appelé “transverse gauche”) pour dégager l’anastomose des pontages artériels sur les réseaux si aucune autre incidence n’arrive réellement à dégager cette portion.
La bonne intubation des pontages par les sondes est essentielle pour une bonne visualisation des réseaux natifs.
La visualisation des moignons sur la portion ascendante de l’aorte montre une occlusion proximale des pontages veineux.
Le compte-rendu post-opératoire du PAC est primordial avant le cathétérisme, pour connaître exactement le type et le nombre de pontages réalisés par la chirurgien.
Enfin, une aortographie sus-sigmoïde, en plaçant la sonde Pigtail dans l’aorte ascendante, permet en cas d’échec de cathétérisme sélectif, la visualisation de ces pontages et leur point de départ sur l’aorte.
Pontage mammaire interne droit – 2ème marginale
Pontage veineux – CD 3
CAS PARTICULIER DE L’ARTÈRE BISSECTRICE
L’incidence “spider” permettra de décrire cette artère en position marginale ou diagonale selon le territoire qu’elle va irriguer.
Présence d’un artère bissectrice qui naît entre l’IVA et la CX
Artère bissectrice en position marginale comme le précise la “spider”
